Система утепления фасада TERRACO EIFS теперь и в Волгограде
Разработанные и предлагаемые Компанией Terraco отделочные теплоизоляционные системы соответствуют и во многом превосходят принятые мировые стандарты.
Компания Terraco разработала системы утепления стен, в которых используются различные теплоизоляционные материалы для удовлетворения различным климатическим условиям и потребностям строительного рынка, встречающихся на сегодняшний день.
EPS (Пенополистерол) - на сегодняшний день, наиболее экономичный вариант теплоизоляционного материала используемого в системах утепления. Используется в системах утепления Terraco EIFS ALPHA (в России - в системе СФТК Террако - ТП)
MW (Минеральная вата) - Негорючие теплоизоляционные плиты широко используемые в регионах с холодным и (или) влажным климатом.
Обладает повышенной способностью к воздухо - и паропереносу, что имеет существенное значение в случае установке теплоизоляции на здания с повышенным уровнем влажности. Применяется также когда требуется обеспечение повышенной пожаробезопасности конструкции. Используется в системе Terraco EIFS Perma (в России применяется в системе СФТК Террако - ТМ, а также в системе Террако - ТП в качестве противопожарных элементов теплоизоляционной системы).
Что такое EIFS?

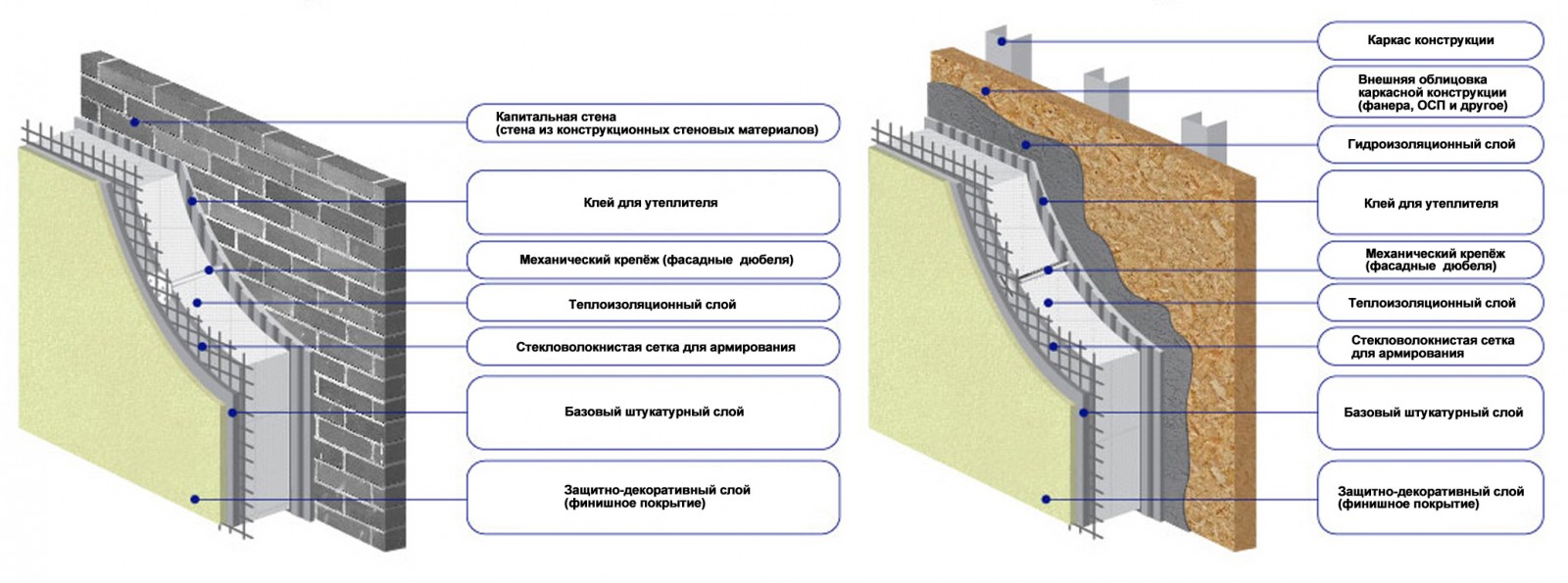

EIFS (Exterior insulation finishing system) - тип строительной системы, которая обеспечивает теплоизоляцию внешних стен с защитой и отделкой многослойной конструкции водонепроницаемым финишным покрытием.
Система EIFS может быть определена как энергоэффективная термическая оболочка, которая применяется на внешних стенах зданий с последующей отделкой долговечным защитным финишным покрытием в виде многослойной штукатурки и может быть применена на любом типе конструкции стен.
В строительной отрасли существует несколько направлений EIFS - систем. Основным и наиболее распространённым типом конструкций являются «традиционные» системы утепления с тонким штукатурным слоем, которые монтируются непосредственно на капитальные и стабильные стены конструкции (кирпичная кладка, блочная кладка, сборные панели и т.д.).
Другим направлением устройства систем EIFS является их устройство на нестабильных основаниях, каковыми являются, например, стены каркасных конструкций, основанием в которых выступают, как правило, деревосодержащие панели (ОSB, фанера и т.д.).
Преимущества фасадных систем EIFS
Системы фасадного утепления с тонкими штукатурными слоями EIFS/СФТК идеально подходят как для новых, так и для реконструируемых зданий. Многим старым зданиям предоставлена возможность приобрести “новое лицо”, благодаря тому, что системы EIFS устанавливаются снаружи фасада, а не в интерьере. Что очень важно, при установке систем утепления EIFS/СФТК не уменьшается внутреннее пространство помещений и нет необходимости отселять жителей при проведении реконструкции фасада здания. Все это дает системам утепления EIFS/СФТК неоспоримые преимущества при проведении ремонтных работ.
Одним из важнейших преимуществ систем EIFS/СФТК является то, что в связи с ростом цен на различные виды энергии как во многих странах Европы и в России, их применение позволяет превратить как старые здания, так и вновь возводимые в энергоэффективные конструкции. Тот же принцип экономии энергии может быть успешно реализован и при применении систем внешней изоляции EIFS на зданиях любого типа в странах с жарким климатом, таких как страны Среднего Востока и Австралия.
Системные компоненты
В системах Террако используется широкий ассортимент крепёжных элементов (фасадных дюбелей) для дополнительной фиксации теплоизоляционного слоя. Фасадные дюбеля различаются по конструкции и размерности, что позволяет производить монтаж теплоизоляционного материала любой толщины на различные виды оснований
Использование фасадных дюбелей для механического закрепления теплоизоляционного слоя НЕ ЗАМЕНЯЕТ обязательность приклейки утеплителя на специальный клеевой монтажный состав. При этом, расчет требуемого количества дюбелей производится без учета имеющейся клеевой фиксации утеплителя, с целью обеспечения полной надежности прикрепления (фиксации) фасадной системы на конкретной стене с учетом предполагаемых ветровых нагрузок и массы самой системы.
(Ниже представлена одна из наиболее распространенных схем расстановки дюбелей для плит размером 100х50 cм)
В ряде случаев (при утеплении старых стен, стен с нанесённым слоем штукатурки и др.) может потребоваться предварительное тестирование для определения несущей способности основания.
Применение дополнительных фасадных комплектующих может потребоваться для:
· Выравнивания и усиления внешних углов здания
· Выравнивания и усиления углов оконных и дверных проёмов
· Защиты снизу первого ряда изоляционных плит системы EIFS/СФТК
· Обеспечения герметичной установки оконных металлических отливов
· Устройства деформационных (компенсаторных) швов в утепляемой конструкции
· Устройства дополнительного декоративного оформления фасада (русты и пр.)
К фасадным аксессуарам (комплектующим) относятся:
· Угловые профили из ПВХ пластика (с сетчатым элементом) для линейных угловых элементов фасада
· Угловые профили из ПВХ пластика (с сетчатым элементом) для радиусных угловых элементов фасада
· Профили из ПВХ для устройства примыкания системы EIFS/СФТК к оконным и дверным конструкциям
· Цокольные Al - профили (шины) для помощи в установке первого ряда теплоизоляционного слоя и его защиты снизу
· Профили для установки на плоскости и в углах фасада для выполнения компенсаторной функции системой EIFS/СФТК при наличии на здании деформационных швов
· Профили из ПВХ для устройства декоративных элементов на фасаде типа “руст”
· Уплотнительные саморасширяющиеся ленты
· Фасадные герметики
· Аксессуары для установки цокольных профилей (дюбель - гвозди, компенсаторные прокладки, замковые пластины)
Применение дополнительных фасадных комплектующих может потребоваться для:
· Выравнивания и усиления внешних углов здания
· Выравнивания и усиления углов оконных и дверных проёмов
· Защиты снизу первого ряда изоляционных плит системы EIFS/СФТК
· Обеспечения герметичной установки оконных металлических отливов
· Устройства деформационных (компенсаторных) швов в утепляемой конструкции
· Устройства дополнительного декоративного оформления фасада (русты и пр.)
К фасадным аксессуарам (комплектующим) относятся:
· Угловые профили из ПВХ пластика (с сетчатым элементом) для линейных угловых элементов фасада
· Угловые профили из ПВХ пластика (с сетчатым элементом) для радиусных угловых элементов фасада
· Профили из ПВХ для устройства примыкания системы EIFS/СФТК к оконным и дверным конструкциям
· Цокольные Al - профили (шины) для помощи в установке первого ряда теплоизоляционного слоя и его защиты снизу
· Профили для установки на плоскости и в углах фасада для выполнения компенсаторной функции системой EIFS/СФТК при наличии на здании деформационных швов
· Профили из ПВХ для устройства декоративных элементов на фасаде типа “руст”
· Уплотнительные саморасширяющиеся ленты
· Фасадные герметики
· Аксессуары для установки цокольных профилей (дюбель - гвозди, компенсаторные прокладки, замковые пластины)
Клеевой состав
Клеевой состав для монтажа плит теплоизоляции должен обеспечивать надежную фиксацию утеплителя на основании.
Террако Стайрофикс - универсальная клеевая смесь, применяемая для установки на стены всех видов применяемых теплоизоляционных материалов
| (STYROFIX) | Использование | Расход | |
 |
Модифицированная полимерами сухая смесь. Применяется для приклейки теплоизоляционных плит к основанию. |
4-6 кг/м2 |
Способы применения зависят от качества основания, на которое устанавливается теплоизоляционная панели
1. Ленточно - точечный способ (“Валик-точка”)
Клей Стайрофикс наносится в виде ленты по всему периметру тыльной стороны теплоизоляционной плиты, а также в виде нескольких “точек” посередине, так, чтобы площадь контакта клея со стеной составляло не менее 40% общей площади поверхности.
Данный способ нанесения позволяет нивелировать имеющиеся неровности основания в пределах 20 мм за счёт варьирования количеством нанесенного на плиту клеевого состава.
Расход: 5-6кг/м2 (при толщине приклейки 10 мм)
2. “Гребенчатый ” способ нанесения
Клей Стайрофикс наносится на всю площадь поверхности теплоизоляционной плиты с помощью зубчатого шпателя (гребёнки) с размером “зуба” 10-12мм.
Данный способ нанесения предназначен для приклеивания теплоизоляционных плит на ровные (или выровненные) основания, имеющие неровности не превышающие 5 мм.
Расход: 4-5кг/м2
Стеклосетки Террако - сетки из стекловолокна, применяются для армирования (усиления) базового слоя в системах EIFS/СФТК и должны соответствовать установленным требованиям, в том числе, обладать устойчивостью к длительному нахождению в щелочных средах и высокими механическими характеристики, позволяющие выдерживать удар до 10 Дж (в стандартном тесте).
Требования к фасадным сеткам для армирования в системах EIFS/СФТК сформулированы в ГОСТ 55225-2012 и DIN EN ISO 13934-1
|
Технический параметр |
Требуемый показатель |
|
Наименование продукта базового слоя |
Стеклосетка Террако для армирования |
|
Размер ячейки |
3,5(6,0) х 4,0(6,0) мм |
|
Допустимая номинальная масса |
145-170 г/м2 |
|
Стандартная ширина |
1000 + 10 мм |
|
Стандартная длина |
50,0 м |
|
Прочность на растяжение В сухом состоянии |
>2000 н/5 см |
|
Допустимая остаточная прочность после нахождения 28 суток в щелочной среде |
> 50% |
|
Допустимое удлинение |
<5% |
|
Устойчивость к щелочной среде |
высокая |
Монтаж (применение)сетки для армирования
Полотна фасадной стеклосетки для армирования укладывается на свеженанесённый слой Стайробонд DP (Стайробонд DP LS) c перехлёстом по всем сторонам не менее чем на 100 мм и утапливается (заглаживается) в нем с помощью широкого шпателя. Суммарная толщина базового слоя должна составлять 3-5 мм (допускается до 7-8 мм на поверхностях оконных откосов)
Стеклосетка для армирования также может применяться:
Для дополнительного укрепления поверхностей, примыкающих ко всем углам оконных проёмов установкой отдельных полос сетки до диагонали (выполняется до устройства основного базового слоя)
Для армирования внутренних углов, образованных горизонтальными и вертикальными откосами проёмов.
Для устройства штукатурного слоя повышенной прочности нанесением второго базового слоя в системах EIFS/СФТК на участках стен, испытывающих повышенные механические воздействия (так называемое “антивандальное” исполнение).
Базовые штукатурки
Штукатурные составы Террако Стайробонд применяются для устройства базового штукатурного слоя на внешней поверхности смонтированных на стену теплоизоляционных плит, при нанесении армируются (усиливаются) сетками из стекловолокна. Базовый слой служит основанием для нанесения защитно-декоративного покрытия.
Может использоваться для приклейки теплоизоляционных плит.
|
Стайробонд DP |
Использование | Расход | |
 |
Сухая смесь, применяется с армированием стекловолокнистыми сетками для нанесения на поверхность теплоизоляционных панелей для устройства базового слоя перед нанесением финишного покрытия. Может использоваться в качестве клеевого состава для приклейки на твёрдые стабильные основания. Модифицированная полимерами. |
4-5 кг/м2 |
| Стайробонд DP LC | Использование | Расход | |
 |
Специально разработанная модифицированная полимерами гибкая сухая смесь с добавлением волокон. Для устройства базового слоя применяется с армированием стекловолокнистыми сетками, а также для нанесения без армирования на сложные декоративные формы из ППС где использование армирующей основы затруднительно или невозможно. |
4-5 кг/м2 (1,5 кг/м2/мм толщины) |
|
Монтаж систем теплоизоляции
Перед началом установки:
Убедиться, что основание подготовлено для уcтановки фасадной системы. Если основание не отвечает всем необходимым требованиям, не приступать к установке системы, пока все неудовлетворительные условия не будут устранены.
Процесс установки:
Ниже представлена последовательность процесса установки системы Террако - ТП с использованием пенополистирольных плит EPS в соответствии с требованиями российского пожарного и строительного законодательства. Все правила монтажа (за исключением требований по установке противопожарных элементов и предварительной подготовки плит теплоизоляционного материала), также должны соблюдаться в случае установки системы Террако - ТМ (с использованием минераловатных утеплителей), а также при локальном использования (например, на цокольных участках) экструдированного XPS-пенополистирола (Terraco EIFS- Polar).
Декоративная отделка
Праймерами называют грунтовки, которые применяются перед нанесением финишного декоративного слоя. Применение праймеров увеличивает адгезию между базовым и декоративным слоями (поэтому, праймеры иногда называют адгезионными грунтовками). При необходимости остановить выполнение работ перед нанесением отделочного слоя праймер может быть применен в качестве защитного и консервирующего покрытия.
| Террагрунт белый | Использование | Расход | |
 |
Тонируемый акриловый грунт может быть применен на различных строительных основаниях. Не токсичен, может применяться как снаружи, так и внутри помещений. Применяется перед нанесением декоративных покрытий, а также фасадных красок. |
0.15-0.25kg/м² |
|
Силпрайм |
Использование | Расход | |
 |
Проникающий грунт на силан-силоксановой основе, упрочняет основание, не препятствует дыханию финишных покрытий на силиконовой основе. Применяется перед нанесением декоративных покрытий, а также фасадных красок. |
0.08-0.10kg/m² |
Терракоат-обширный ассортимент полимерных текстурированных покрытий премиального качества, для использований в системах утепления фасадов EIFS (СФТК) .
Покрытия Терракоат доступны в 3-х вариантах: на акриловой (Терракоат), на силиконовой (Терракоат Силикон) и на эластомерной (Терракоат Флекс) основах.
|
Терракоат акриловая основа) |
Описание | Расход | |
 |
Готовое к применению текстурное штукатурное покрытие на акриловой основе, доступное в любых цветовых оттенках, защищающее объект в разных климатических условиях (экстремальной жары, холода, влажности). Этот продукт универсален и долговечен. |
Терракоат XL 1,5мм: 1.8 - 2.0кг/м²
Терракоат XL 2мм: 2.0 - 2.5кг/м²
Терракоат XL 2,5 мм: 3.5 - 4.0кг/м²
Терракоат Гранул 1,5 мм: 3.0 - 3.5кг/м²
Терракоат Гранул 2,0 мм: 3.5 – 4.0кг/м²
Терракоат Гранул 2,5 мм: 4.3 – 5.0кг/м²
Терракоат Сахара 1,5 мм: 2.5 - 2.8кг/м²
Терракоат Сахара 2,0 мм: 3.0 – 3.5кг/м²
Терракоат Сахара 2,5 мм: 3.5 – 4.0кг/м²
Терракоат Стандарт: 1.3 – 1.5кг/м²
Терракоат Декор: 1.8 – 2.2кг/м² |
| Терракоат Силикон (силиконовая основа) | Описание | Расход | |
 |
Готовое к применению, окрашиваемое в массе текстурное штукатурное покрытие на силиконовой основе. Материал обеспечивает сочетание качественной архитектурной отделки, долговечности и уникальных эксплуатационных характеристик. |
Терракоат Силикон XL: 2.0 - 2.5кг/м² Терракоат Силикон Гранул: 3.0 - 3.5кг/м² Терракоат Силикон Сахара: 3.0 - 3.5кг/м² Терракоат Силикон Стандарт: 1.3 – 1.5кг/м² Терракоат Силикон Декор: 1.8 – 2.2кг/м² |
| Терракоат Флекс (эластомерная основа) | Описание | Расход | |
|
|
Готовое к применению, окрашиваемое в массе текстурное штукатурное покрытие на эластомерной основе, обладающие превосходной гибкостью (эластичностью), компенсирующей возможные напряжения в штукатурном слое из-за движений основания и воздействия крайне низких температур. |
Терракоат Флекс Гранул 1,5 мм: 3.0-3.5кг/м²
Терракоат Флекс Гранул 2,0 мм: 3.5-4.0 кг/м²
Терракоат Флекс Гранул 2,5 мм: 3.0-3.5кг/м²
Терракоат Флекс Сахара 1,5 мм: 2.5-2.8кг/м²
Терракоат Флекс Сахара 2,0 мм: 3.0-3.5кг/м²
Терракоат Флекс Сахара 2,5 мм: 3.5-4.0кг/м²
Терракоат Флекс Стандарт: 1.3-1.5кг/м²
Терракоат Флекс Декор: 1.8-2.2кг/м² |
Терралит - это готовое к применению цветное финишное штукатурное покрытие на основе натуральной неокрашенной мраморной крошки диспергированной в прозрачном связующем. После высыхания связующее образует прозрачную плёнку, не изменяющую натуральный цвет наполнителя. Обеспечивает уникальную качественную архитектурную отделку поверхности, придавая ей прочность, долговечность и привлекательный вид мрамора и натурального камня.
Выбор цвета и текстуры - цвет и текстуру можно выбрать здесь.
Техническая информация
| Терралит мелкозернистый | Описание | Расход | |
 |
Готовое к применению штукатурное покрытие на основе натуральной цветной мраморной крошки средней фракции (до 1,0 мм). Разработан для применения в экстремальных климатических условиях. |
Терралит мелкозернистый: 3.0 - 3.5 кг/m² |
| Терралит крупнозернистый | Описание | Расход | |
 |
Готовое к применению штукатурное покрытие на основе натуральной цветной мраморной крошки средней фракции (до 1,5 мм). Разработан для применения в экстремальных климатических условиях. |
Терралит крупнозернистый: 4.5-5.0 кг/m² |
Терол представляет ассортимент минеральных модифицированных декоративных штукатурок на цементной основе предназначенных, главным образом, для использования в фасадных системах Террако EIFS (СФТК). Доступен в текстурах Терол Декор и Терол Гранул. Как правило, выпускается в белом цвете и, в последующем, окрашивается фасадными красками для получения требуемого цвета.
| Терол Декор | Описание | Расход | |
 |
Декоративное покрытие с бороздчатым текстурным рисунком (типа “короед” или “дождик”). Имеет широкое применение как на фасадах, так и внутри помещений. Идеально подходит для финишной отделки в системе теплоизоляции фасадов. При правильном нанесении, материал имеет срок службы более 15 лет. Терол Декор предлагается в виде 3 фракций: 1,5мм, 2мм, 2,5мм. |
Терол Декор 1.5мм: 2.3-2.8кг/м² Терол Декор 2.0мм: 3.0-3.5кг/м² Терол Декор 2.5мм: 3.5-4.0кг/м² |
| Терол Гранул | Описание | Расход | |
 |
Декоративное покрытие с равномерным зернистым текстурным рисунком (типа “шуба”). Имеет широкое применение как на фасадах, так и внутри помещений. Идеально подходит для финишной отделки в системе теплоизоляции фасадов. При правильном нанесении, материал имеет срок службы более 15 лет. Терол Гранул предлагается в виде 3 фракций: 1,5мм, 2мм, 2,5мм. |
Терол Гранул 1.5мм: 2.5-3.0кг/м² Терол Гранул 2.0мм: 3.0-3.5кг/м² Терол Гранул 2.5мм: 3.5-4.2кг/м² |
Защитные покрытия Террако используются для увеличения срока службы основного покрытия и повышения его сопротивления внешним воздействиям, в том числе атмосферным загрязнениям.
Фасадные краски Террако также специально разрабатывались для нанесения на декоративные штукатурки на минеральной основе Терол для обеспечения их большей долговечности.
Технические характеристики
|
Терракоат Стейн |
Описание |
Расход |
|
 |
Цветное акриловое полуматовое покрытие, разработано для нанесения в качестве финишной отделки на текстурные штукатурки, в первую очередь минеральные, увеличивая степень защиты и срок службы покрытия. Обладает превосходными грязеотталкивающими свойствами и предназначено для применения в районах, где проблемой является загрязнение атмосферы. Выпускается в белом цвете или колеруется по цветовой палитре «Terraco Colours». |
0,2-0,3 кг/м2 в два слоя в зависимости от состояния поверхности |
|

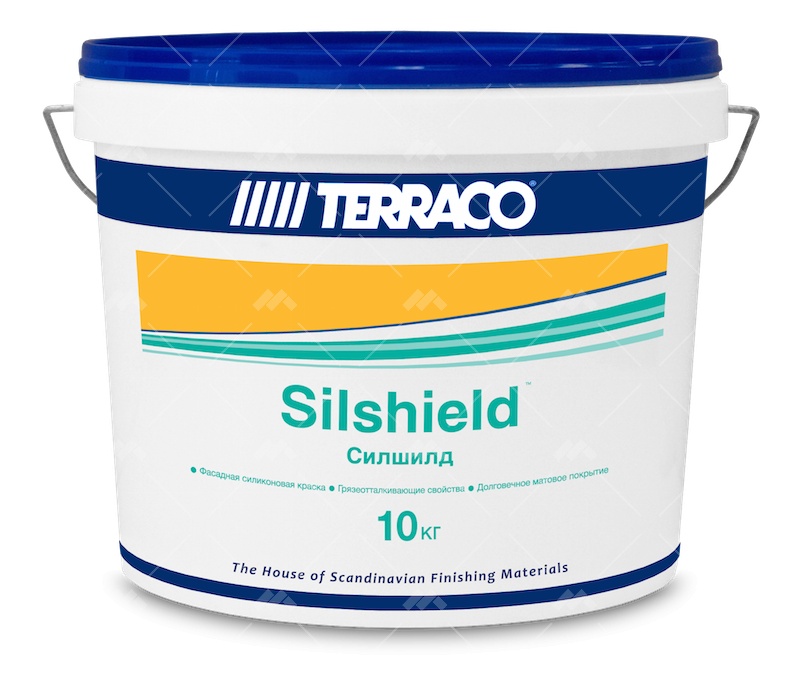

Силшилд |
Описание |
Расход |
|
 |
Силшилд высококачественная фасадная краска на основе силиконовых полимеров, которые делают её устойчивой к загрязнению и придают превосходную водоотталкивающую способность. Краска предназначена как для окрашивания гладких поверхностей, так и поверхностей повышенной рельефности, колеруется в широком диапазоне цветов. |
0,25-0,3 кг/м2достаточно нанесения в один слой |
|
Максишилд |
Описание |
Расход |
|
 |
Высококачественная фасадная краска на основе акриловых полимеров, разработана для регионов с экстремальным климатом. Краска предназначена как для окрашивания гладких поверхностей, так и поверхностей повышенной рельефности, для применения как снаружи, так и внутри зданий. |
0,3-0,4 кг/м2 |
Ремонт и дальнейшее обслуживание
Обслуживание смонтированных систем Tеррако EIFS (СФТК) является относительно простым и должно стать частью ежегодного профилактического осмотра здания. Если система была тем или иным способом повреждена, её необходимо отремонтировать, что бы она сохранила свои свойства и функциональность.
Для обслуживания и ремонта фасадных систем Террако рекомендуется привлекать подготовленных (сертифицированных) подрядчиков.
В случае производства необходимого ремонта и дальнейшего обслуживания фасадных теплоизоляционных систем Террако, производственные процессы одинаковы применительно к любому из вариантов системы.
В качестве примера, ниже представлена последовательность действий по ремонту поврежденного утеплённого фасада при глубоком механическом повреждении (перфорации) всех ее слоёв.
